Cobertura da torre da caixa d'água

O projeto da cobertura da torre da caixa d'água é de minha autoria. =D utilizei cantoneiras de ferro e perfis retangulares de alumínio para a estrutura e telhas ecológicas. Ficou muito bom.

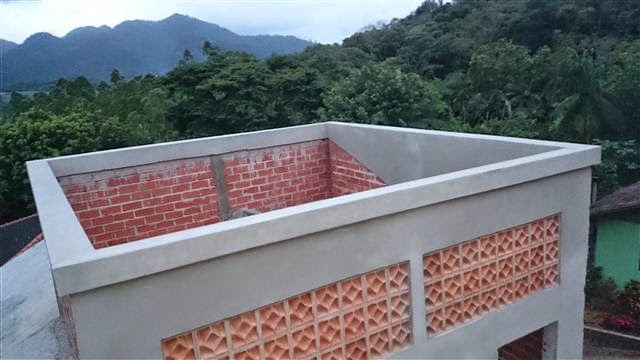

Torre da caixa d'água robocada

A torre da caixa d'água está praticamente pronta.



Visão geral da torre da caixa d'água

Base das unidades externas dos ar condicionados splits

Base para a caixa d'água e unidades externas dos splits

Laje com isopor

Tiramos hoje uma foto para mostrar como ficou a parte da laje inclinada, sobre um sótão, onde optamos usar EPS (isopor) como material de preenchimento da laje. O resultado ficou fantástico. Apesar do custo um pouco maior, cerca de 15% em relação ao preenchimento com tijolos de cerâmica, o ganho em mão de obra deve ser considerada e tende a compensar, pois é muito mais rápido a execução da montagem. A maior vantagem fica por conta do ganho no conforto térmico (esperar chegar o verão para ver) e no peso da estrutura, menor.

Caixa d'água

Hoje levamos para "cima", onde ficará instalada, a nossa caixa d'água, comprada a poucos dias atrás. Agora já podemos executar a cobertura interna da torre da casa, abrigando assim da chuva e sol. Optamos por uma caixa d´água de 1.000 litros, para atender bem, no caso de falta de abastecimento, a residencia por uns 2 dias, considerando no futuro 4 pessoas. Através de alguns leituras, recomenda-se dimensionar o reservatório tendo como base a média de consumo de 150 L/dia por pessoa e por 2 dias, logo, 150 L x 4 x 2 = 1.200 L. Como para nós a probabilidade de desabastecimento é muito remota e caso ocorra, um racionamento pode ser adotado, optamos colocar a de 1.000 L de capacidade.

Andamento da obra!

Para quem acessa o blog, informamos que a obra está em um ritmo mais devagar. Problemas com mão de obra tem atrapalhado, e muito. =( ... por outro lado até é bom dar uma parada, assim dá um folego no caixa. As próximas fases são a finalização da torre com a instalação da caixa da água e iniciar toda a instalação hidráulica e preparação para a elétrica.

Bem, vamos atualizando com fotos e etapas feitas. Abaixo uma foto de como está ficando, cada vez mais bonita :D

Molhando a laje!

Hoje é o sétimo dia após a concretagem da laje. A laje precisa ser molhada para garantir a cura adequada. É até divertido, com direito a pequeno arco-íris. =D

Resultado concretagem laje inclinada.

Ontem foi a concretagem da laje inclinada e olhem o resultado. Foi um sucesso! Deu tudo certo....

Abaixo imagens de como ficou dois pontos de ancoragem, para prender a corda do cinto de segurança contra queda para futuros trabalhos no telhado.

Concretagem da laje inclinada!

Enfim o grande dia! Hoje foi a concretagem das lajes inclinadas. Novamente com 3 horas de atraso da empresa que forneceu o concreto usinado... no fim deu tudo certo.

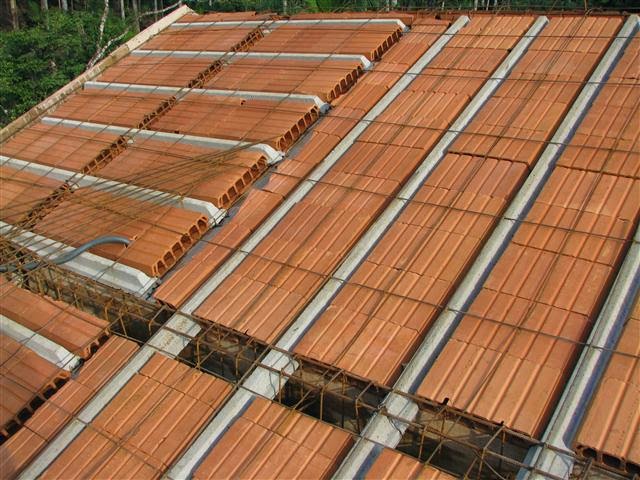

Tudo pronto, laje toda montada!

Depois de algumas semanas de trabalho, está tudo pronto para a concretagem amanhã. Hoje, apenas os últimos retoques e revisões...

Abaixo detalhe da armação de ferragem negativa nos cantos da laje inclinada:

Parte da laje foi feita com isopor, para melhor conforto térmico do comodo abaixo.

Previsão do tempo para a semana

Mais de um mês de muita chuva... o que realmente atrapalha e atrasa muito a obra. Vários dias parados, mas essa semana promete render. A previsão é de muito sol! E mãos a obra!

Fonte: http://www.climatempo.com.br/previsao-do-tempo/cidade/379/jaraguadosul-sc

Enfim, SOL!

Dia lindo hoje! Não aguentamos mais tanta chuva. Abaixo foto de hoje, com esse céu azul lindo.

Andamento da obra!

A semana rendeu pouco, foram muitos dias parados devido a chuva que tem atrapalhado muito neste etapa. Mas boa parte da laje inclinada já foi montada. Agora é torcer para que semana que vem pare de chover.

Novo lote de laje

Hoje pela manhã chegou o terceiro e último lote de laje da Arte Laje. Toda a cobertura será de laje, não usaremos madeira. Agora é subir tudo lá pra cima e montar, tomara que a chuva não atrapalhe.

Parceria: Cerâmica Krutzsch

Hoje, além do tempo ter colaborado =D, retomamos os trabalhos para a etapa da cobertura.

Recebemos também a entrega de mais tijolos, da Cerâmica Krutzsch, parceiros na nossa obra.

Antes do início da nossa obra no final do ano passado, pesquisamos muito em várias olarias e lojas, até escolhermos o melhor tijolo entre várias opções que tínhamos para a nossa casa. E não foram poucas as opções.

O tijolo 9x14x24 da Cerâmica Krutzsch foi o escolhido. Um tijolo resistente, lotes uniformes e com bom preço.

A Cerâmica Krutzsch fica no bairro Três Rios do Norte, em Jaraguá do Sul. Ligue lá e fale com a Elaine ou Paulo, telefone 3371-2890. Se preferir o e-mail é krutzsch120@hotmail.com.

Previsão do tempo para a semana

Chuva e mais chuva. Ontem e hoje choveu bastante e a previsão para amanhã é de mais chuva ainda. Adiamos para terça a retomada das obras.

Visão geral da obra

Abaixo duas fotos de uma visão geral da obra. Semana que vem recomeça, com a parte mais complicada, as vigas e lajes inclinadas da cobertura. Mas com o projeto detalhado e apoio do arquiteto, tudo dará certo.

Novas fotos da segunda laje.

Agora sim, de dia, o resultado da concretagem da segunda laje, feita ontem. Importante também é usar um vibrador de concreto para essa etapa, para que o concreto fique bem adensado, principalmente nas vigas, que são concretadas juntas. Faremos duas semanas de pausa, para a laje curar bem antes de continuar a obra.

Segunda laje plana concretada!

Hoje o dia foi corrido, mas mais uma grande etapa foi concluída: a concretagem da segunda laje! Apesar de agendado para as 13h, o concreto da usina chegou só as 16h, faz parte. Já estávamos preocupados em não poder mais fazer no dia. Mas no final, já quase anoitecendo, tudo deu certo. O melhor de tudo: o volume que calculei, 8 m³, deu certinho! Agora é molhar bem a laje por sete dias.

Preparação para elétrica - Round 2!

Final de semana foi corrido. Sábado e domingo inteiros para fazermos toda a instalação das mangueiras corrugadas para a parte elétrica do segundo pavimento. Foram muitos metros de mangueira. Amanhã é mais um grande dia, a concretagem da laje. =D

Beiral da laje inclinada

Depois de 4 semanas, tempo necessário para a cura completa da laje e somente após esse período pode-se remover as escoras que sustentavam as lajes, enfim podemos ver o resultado da primeira laje inclinada concretada no dia 5 de abril. Adoramos o resultado, ficou muito bom!
